Projectfiche:

Deprecated: Function eregi_replace() is deprecated in /home/dsaannem/includes/config.php on line 990

Deprecated: Function split() is deprecated in /home/dsaannem/includes/config.php on line 991

Deprecated: Function eregi_replace() is deprecated in /home/dsaannem/includes/config.php on line 993
Projectnaam: Elia 150-384 Zandvliet AIS -BASF GIS

Deprecated: Function eregi_replace() is deprecated in /home/dsaannem/includes/config.php on line 990

Deprecated: Function split() is deprecated in /home/dsaannem/includes/config.php on line 991

Deprecated: Function eregi_replace() is deprecated in /home/dsaannem/includes/config.php on line 993
Locatie: BASF - ANTWERPSE HAVEN

Deprecated: Function eregi_replace() is deprecated in /home/dsaannem/includes/config.php on line 990

Deprecated: Function split() is deprecated in /home/dsaannem/includes/config.php on line 991

Deprecated: Function eregi_replace() is deprecated in /home/dsaannem/includes/config.php on line 993
Onderwerp: Dubbele 150 kV hoogspanningsverbinding

Deprecated: Function eregi_replace() is deprecated in /home/dsaannem/includes/config.php on line 990

Deprecated: Function split() is deprecated in /home/dsaannem/includes/config.php on line 991

Deprecated: Function eregi_replace() is deprecated in /home/dsaannem/includes/config.php on line 993
Periode: Oktober 2008- heden

AIS/GIS

In oktober 2008 zijn wij gestart met een groot project in de haven van antwerpen.  Er dient een dubbele hoogspanningsverbinding te worden aangelegd van 150 000 volt.   Deze verbinding vertrekt op de hoogspanningspost aan de Scheldelaan te Zandvliet en eindigt in de GIS binnen BASF.

Een GIS is een gas insulated substation , een hoogspanningspost dus die niet in de openlucht zit maar waarbij alle geleidende delen opgesloten zitten in een buizensysteem dat gevuld is met SF6 gas dat elektrisch isoleert.  Het voordeel hierbij is dat je in een gebouw een compleet schakelstation kan bouwen dat anders in open lucht ( AIS = Air Insulated Substation) groter dan een voetbalveld zou zijn.

De hoogspanningspost van Zandvliet is een AIS.



Ondergrondse verbinding

De nieuwe verbinding is zo'n 2,4 km lang.

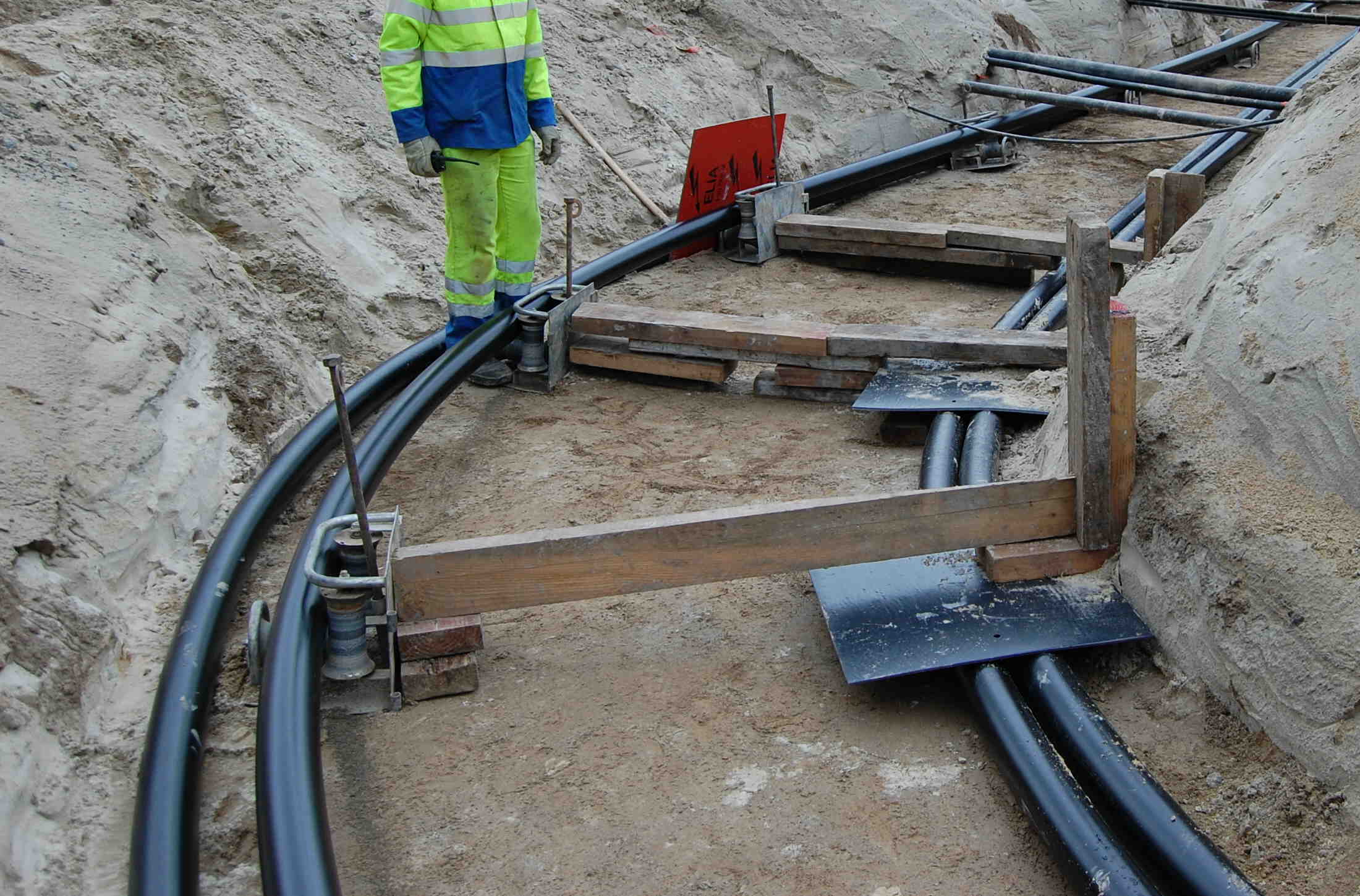

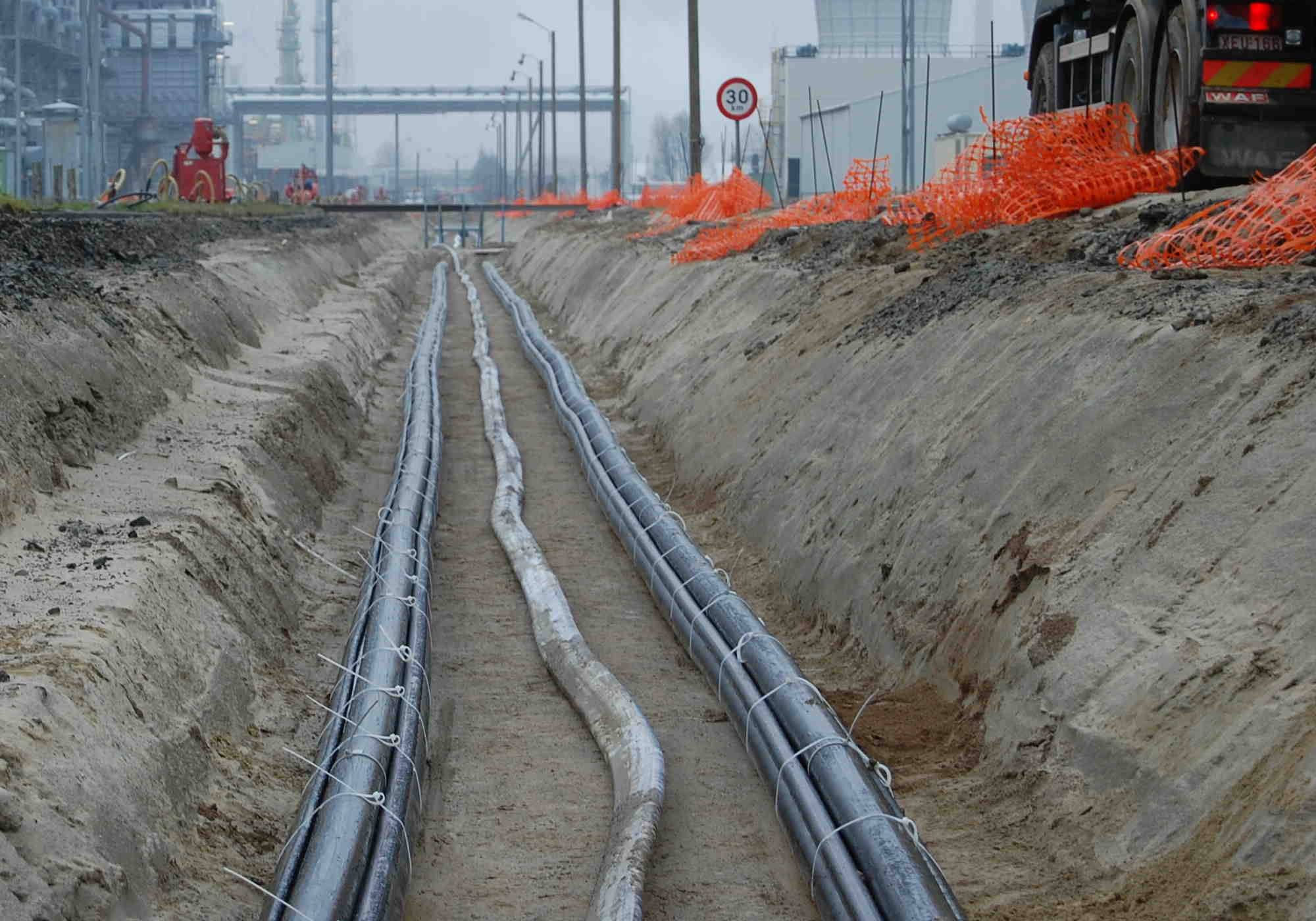

De 150 000 volt verbinding bestaat uit  2 maal 3 monofasige hoogspanningskabels van 2000mm² met aluminium kern en een XLPE- isolatie.  Bovendien is er een kabel ( fase 8) voorzien van inwendige glasvezels die een nauwkeurige temperatuurmeting toelaten van de verbinding.  Silec is de fabricant van deze kabels. ( http://www.silleccables.com/)

Daarnaast worden er ook twee  drainagekabels voorzien van 185 mm² en twee PE-buizen voor  optische vezelkabels.

Het  feit dat iedere fase uit een dubbele 2000 mm² kabel bestaat toont al duidelijk aan dat dit een zeer zware en bijzondere verbinding is.  Ze zal na de aanleg een enorm vermogen transporteren waarmee een groot deel van BASF gevoed zal worden.

In totaal zullen wij op dit project 14400 meter 150 kV kabel moeten aanleggen.



Omgeving

Grootste problemen bij de aanleg van de leiding is de te doorkruisen omgeving.  De kabel vertrekt op een 380/150 kV AIS dat in dienst is.  Dit wil zeggen dat er dient gegraven te worden naast onder spanning staande delen.  Daartoe heeft iedereen die de post binnenkomt een AVIP-certificaat .

Vervolgens dienen we de Scheldelaan te onderboren op dieptes tussen de 6 en de 10 meter. Hierbij dienen verscheidene pijpleidingen gekruist te worden.

Om een idee te geven: we kruisen achtereenvolgens een zuurstofleiding DN 250, waterstofleiding DN 150, stikstofleiding DN 300, propyleenleiding DN 150 , aardgasleiding DN 400  propyleenleiding DN150 aardgasleiding DN 600, ethyleenleiding  DN 200, koolmonoxideleiding DN 150 en waterstofleiding DN200.

Aangezien iedere leidingeigenaar zijn toelating dient te geven en zijn eigen opleggingen heeft  zijn er dus vele vergaderingen nodig met alle partijen om tot een definitieve uitvoering te komen.

Vervolgens loopt het grootste deel van de verbinding ( zo'n 2 km) over de BASF terreinen waarbij zowel de electriciteitscentrale Zandvlietpower als de stoomkraker dienen gepasseerd te worden.  Het spreekt voor zich dat ook hierbij vele veiligheidsmaatregels gelden.  Naast VCA-opleiding en BASF opleidingen moeten bv ook de walkie-talkies, nodig bij het kabeltrekken, EX-gekeurd te zijn.
